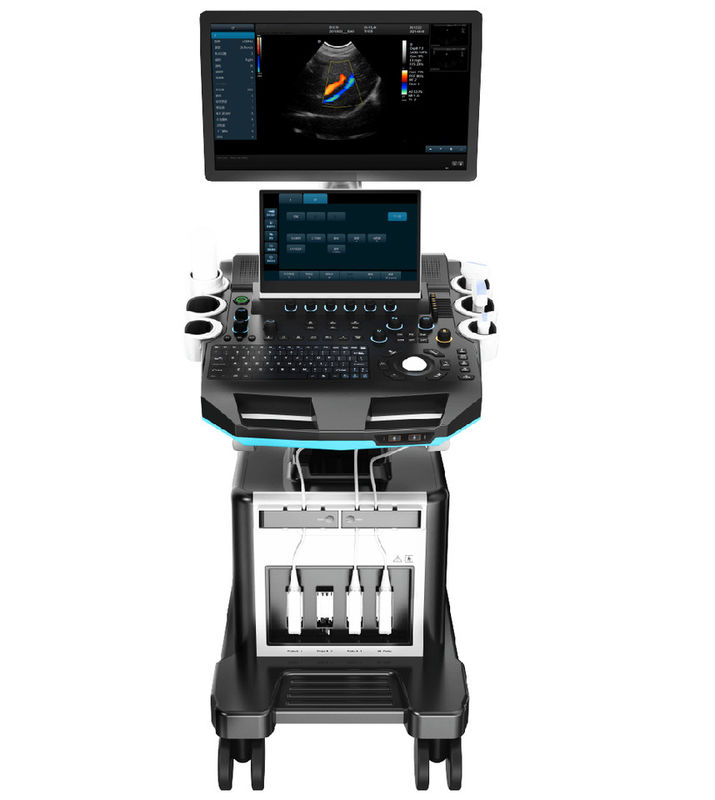

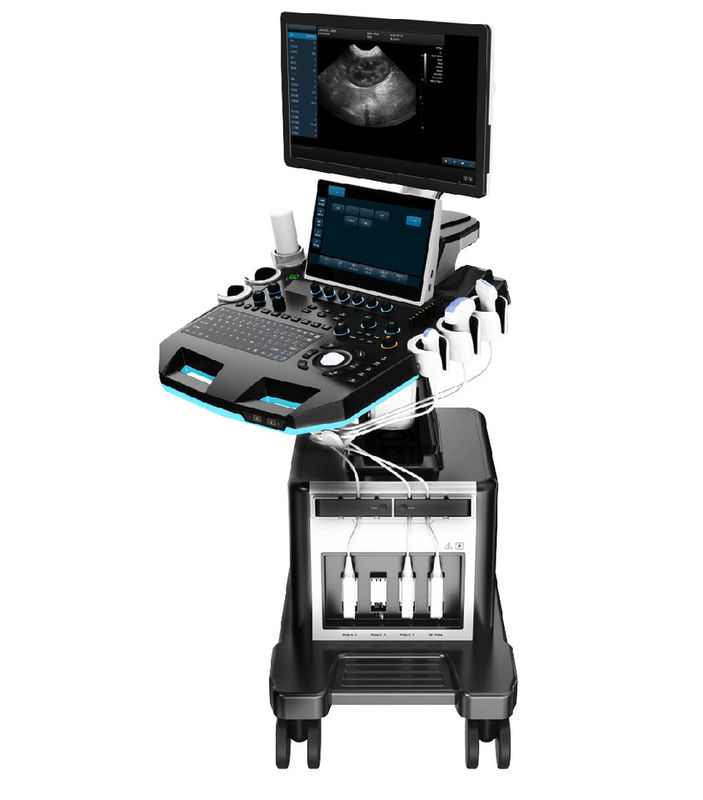

Hayvanlar İçin Ergonomik Konsol 64 Kanal Taşınabilir Veteriner Ultrason Makinesi

2. Başvurular ve Rapor

2.1 Evcil hayvan hastanesi ve bilimsel araştırma kuruluşlarının sindirim sistemi, üreme sistemi, üriner sistem, fizik muayene vb. konularda muayene ve teşhis ihtiyaçlarını karşılamak.

3. Ana Özellikler

3.1.Tam Dijital Renkli Doppler Ultrasonik Ana Bilgisayar

5. Sistem Spesifikasyonu

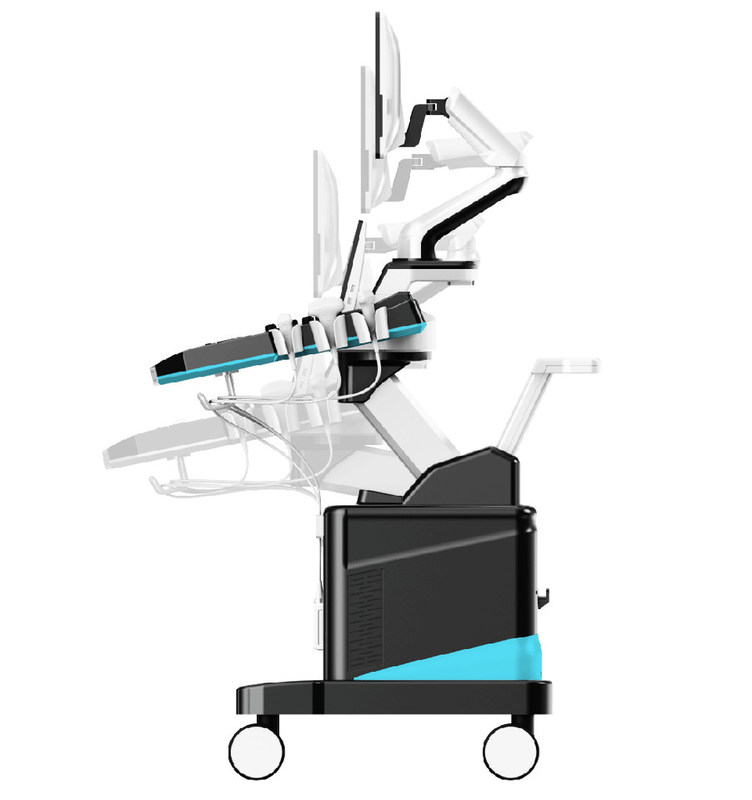

5.1 Monitör: 21,5 inç yüksek çözünürlüklü tıbbi LCD monitör, ayarlanabilir açı

13,3 inç dokunmatik ekran, çoklu dokunmayı destekler

5.3.2D görüntüleme modu

1)Tam Dijital Hüzmeleme Cihazları

2)Dijital tam dinamik odaklama, dijital değişken diyafram açıklığı ve dinamik iz değişimi, A/D≥15 bit

3) Alma modu: verici ve alıcı kanal ≥1024, çoklu sinyal paralel işleme

4) Çizgi yoğunluğu: ≥512, görünür ve ayarlanabilir

5) B modunda, odak numarası≥10 seviyesi, odak konumu sürekli ayarlanabilir

6)TGC:8 segment ayarlanabilir

7) Kazanç: B/M/D ayrı ayrı ayarlanabilir, ≥100dB

8)★Dinamik aralık:≥180dB

9)★Maksimum tarama derinliği:≥360mm

10)Gri skala:0-67, görünür ve ayarlanabilir

11)Ses gücü:1%-100%

12)Doğrusal dizi probu iki boyutlu bağımsız sapma

13)ZoomPIP(1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 10 kez)

5.4.Renkli Doppler Görüntüleme modu

1)Görüntüleme: hız, hız değişimi, enerji, yön enerji gösterimi vb. dahil

2) Ekran modu: B/C,B/C/M,B/POWER,B/C/PW

3)Hat yoğunluğu≥3 seviye

4)Renk gizleme teknolojisi: B moduna geri dönmeden C modunu gizleyebilirsiniz, yalnızca renk hızı cetvel ekranı

5) Kan akış grafiği, intravasküler hızı ölçmek için renkli akış profili

5.5.Spektral Doppler Görüntüleme

1)Ekran: tam ekran, çift yönlü / üçlü (yalnızca PW)

2) Kazanç: ≥100dB

3) Hız ≥4 seviye ayarlanabilir

4)Maksimum tarama hızı:PWD:Pozitif veya negatif kan akış hızı≥7,6m/sn;

CWD:kan akış hızı≥20.0m/s,dak:≤5 mm /s(Gürültüsüz sinyal);

5) Sıfır kaydırma ayarlanabilir ≥8 seviye

6) Ekran modu: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, vb.

7) Spektrum zarf fonksiyonu, Manuel Ölçüm

8) Ekran kontrolü: geri, sıfır kaydırma, B yenileme, D uzantısı, B/D uzantısı, vb.

9)Akıllı Doppler teknolojisi: gerçek zamanlı B+CFM modu ile gerçek zamanlı PW modu arasında serbestçe geçiş yapın

5.6.★PGeniş alan görüntülemeyi görüntüleyin (isteğe bağlı)

1) Yüksek çözünürlüklü ekran, uzunluk 50 cm'ye kadar çıkabilir

2)Görüntüleme ileri silmeyi destekler, yeniden görüntülemeye gerek yoktur

3) İki boyutlu geniş görüşlü görüntüleme modu ve renkli geniş görüşlü görüntüleme modu ile

5.7.Probe: frekans dönüştürmeli geniş bant, B ve CFM altında bağımsız frekans dönüştürme

1)Temel Frekans dönüştürme≥3 seviyesi;

2)1.Dışbükey prob

Temel frekans: dokuz seviyeli frekans dönüştürme

2,0MHz/2,3MHz/2,5MHz/3,0MHz/3,5MHz/4,0MHz/4,6MHz/5,0MHz/5,4MHz,

Harmonik Frekans: 4.0MHz/4.6MHz/5.0MHz, üç seviyeli frekans dönüştürme

2. Lineer prob

Temel frekans: dokuz seviyeli frekans dönüştürme 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Harmonik Frekans: 8.0MHz/9.2MHz/10.0MHz, üç seviyeli frekans dönüştürme

3. Phased array probu

Temel frekans: dokuz seviyeli frekans dönüştürme 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

Harmonik Frekans: 3,4 MHz/3,8 MHz/4,2 MHz, üç seviyeli frekans dönüştürme

4. Yüksek frekanslı aşamalı dizi probu

Temel frekans: sekiz seviyeli frekans dönüştürme: 3,0 MHz/3,5 MHz/4 MHz/5 MHz/5,4 MHz/6 MHz/7 MHz/8 MHz,

Harmonik Frekans: 6MHz/7MHz/8MHz, üç seviyeli frekans dönüştürme

5.8 Mikro dışbükey prob

Temel frekans: sekiz seviyeli frekans dönüştürme

3,0MHz/3,5MHz/4,0MHz/5,0MHz/5,4MHz/6,0MHz/7,0MHz/8,0MHz

Harmonik Frekans: 6.0MHz/7.0MHz/8.0MHz, üç seviyeli frekans dönüştürme

5.9 Elektronik konveks prob için teknik gereksinimler:

Frekans:2,0-5,4 MHz, yanal çözünürlük: ≤2 (derinlik≤80), ≤3mm (80＜derinlik≤130)

eksenel çözünürlük: ≤1 (derinlik≤80), ≤1mm (80＜derinlik≤130)

ölü bölge: ≤3mm;Geometrik konum doğruluğu: geniş olarak: ≤5%;uzunlamasına: ≤5%

algılama derinliği≧240 mm

5.10 Elektronik lineer prob için teknik gereksinimler

Frekans: 4,0-13,3MHz, yanal çözünürlük: ≤1 (derinlik≤40), eksenel çözünürlük: ≤0,5(深度≤50),ölü bölge:≤3mm,Geometrik konum doğruluğu: geniş yönde: ≤4%;uzunlamasına: ≤2%

algılama derinliği≧100 mm

6 Ölçüm / Analiz ve Raporlar

6.1 Genel ölçüm: mesafe, alan, elips, çapraz çizgi, açı, mesafe oranı, hacim, Hacim (elips), alan oranı, çap, eklem açısı.

6.2 Özel Ölçüm

1)Kardiyak: Otomatik spektrum zarfı, LV, Ana Pulmoner arter çapı, RVEDd, RVED'ler, LVM, LAV, HR, MVF, AO, AR, LVOT, TVF, Pulmonik kapakçık, Pulmoner ven, RV, Doppler fetal kalp sesi, LVET, LVM, LVMI, AV

2)Vasküler: karotis intima (IMT), uzunluk darlığı oranı, alan darlığı oranı, IMT (arka duvar), IMT (ön duvar)

3)★OB:Köpek: GSD, CRL, HD, BD;Kedi: BD, HD;Domuz: HLA, SLA;

Sığır: CRL, BTD, BUD;Koyun: SCRL;At: GSD(H), ESD (V)

4) İdrar ölçümü: Prostat, artık idrar, sol böbrek, sağ böbrek, sol adrenal bez, sağ adrenal bez, sol testis, sağ testis, sol seminal vezikül, sağ seminal vezikül.

5) karın ölçümü: karaciğer, ortak hepatik kanal, portal ven çapı, safra kesesi, ortak safra kanalı, pankreas, dalak, karın aort çapı, böbrek.

6)Organella.
